Мультиплексор NG OPTICS CCWDM 1x2 MUX/DeMUX+ EXT

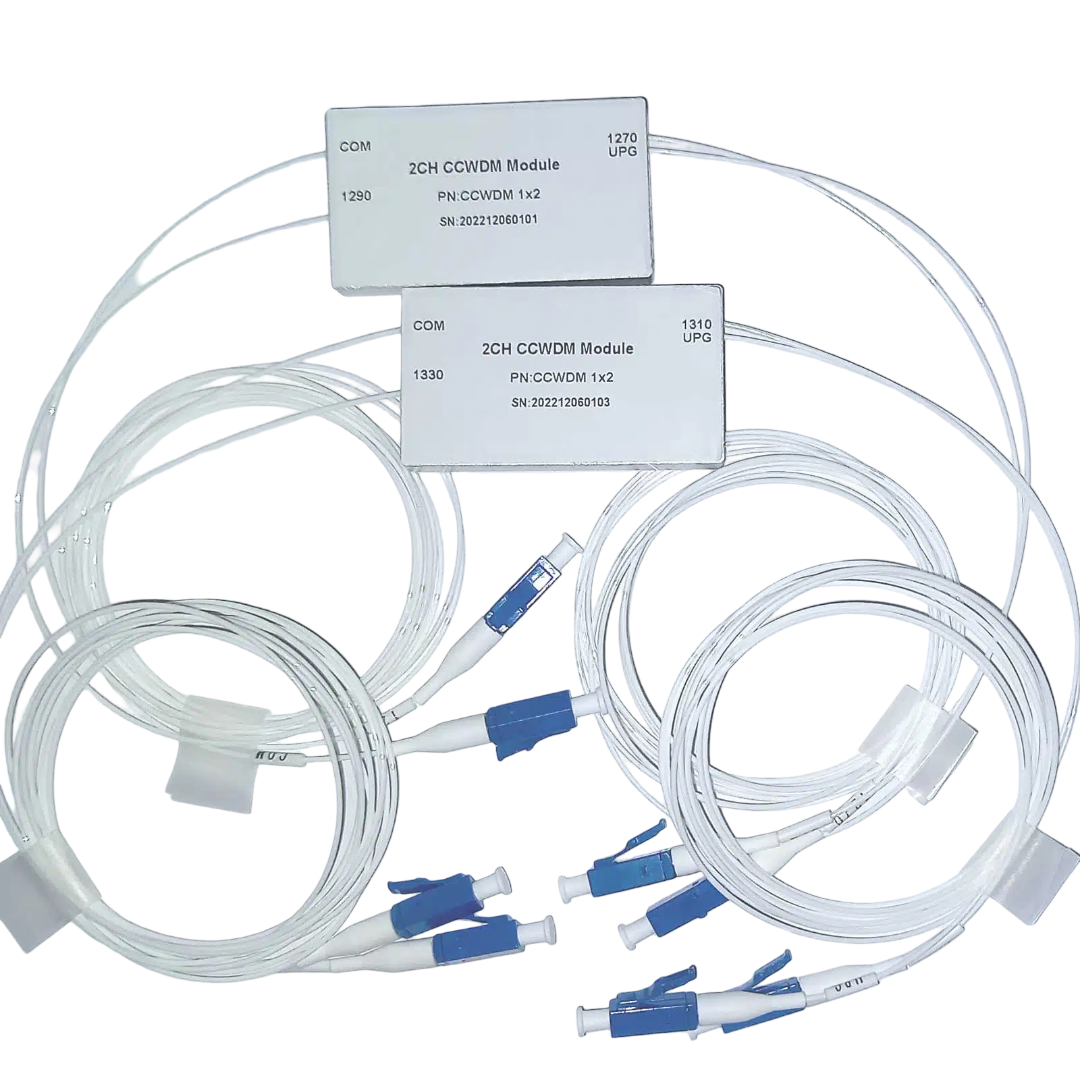

Мультиплексор NG OPTICS CCWDM 1x2 MUX/DeMUX+EXT - мініатюрний СCWDM (Compact CWDM) модуль на основі технології тонкоплівкових фільтрів TFF 2-канальний мультиплексор/демультиплексор з портом розширення UPG

CCWDM (Compact Coarse Wavelength Division Multiplexing) - технологія мультиплексування з поділом за довжиною хвилі, що базується на TFF (тонкоплівковому фільтрі). Модулі CCWDM працюють так само, як і модулі CWDM, за винятком того, що CCWDM використовує технологію вільного простору (як показано на малюнку 1), на відміну від звичайного методу каскадування волокон CWDM (як показано на малюнку 2). Розмір корпусу CCWDM менший, ніж у CWDM, а втрати на вході нижчі та стабільність краща.

CCWDM можна використовувати для заміни виробів CWDM у телекомунікаціях, корпоративних мережах, мережах PON, кабельному телебаченні та інших сферах. Завдяки нижчим втратам на вході модуль CCWDM має нижчий рівень згасання сигналу під час використання, що зменшує вимоги до потужності передавача сигналу.

Для передачі оптичних сигналів, у модулях CCWDM застосовується технологія вільного простору, яка використовує незалежний герметичний простір. Режим роботи такий самий, як і у CWDM: спочатку сигнал вводиться (виводиться) через COM-термінал, а потім оптичний сигнал виводиться (вводиться) через TFF (плівковий фільтр) для передачі через інший порт. Модуль CCWDM дозволяє заощадити більше місця завдяки паралельному каскадуванню оптичних трактів за технологією вільного простору, що відрізняється від методу каскадування оптичних волокон, який використовується в CWDM.

Характеристики

• Низькі внесені втрати.
• Широка смуга пропускання каналів.
• Висока ізоляція каналів.
• Компактні розміри.
• Висока стабільність і надійність.
• Відсутність компонентів на основі епоксидної смоли в оптичному тракті.

Сфери застосування

• Моніторинг ліній.
• Мережеві системи WDM.
• Телекомунікаційні мережі.
• Системи кабельного телебачення (CATV).
• Стільникові мережі.
• Оптичні підсилювачі.
• Оптичні міські мережі, мережі доступу.
• Однонапрямлена/двонапрямлена передача

Відповідність стандартам

• Telcordia GR-1209-CORE-2001
• Telcordia GR-1221-CORE-1999
• RoHS

Примітки:

1. Усі параметри зазначені для пристрою без роз’ємів.
2. Спеціальні технічні характеристики можуть бути адаптовані відповідно до вимог замовника.
