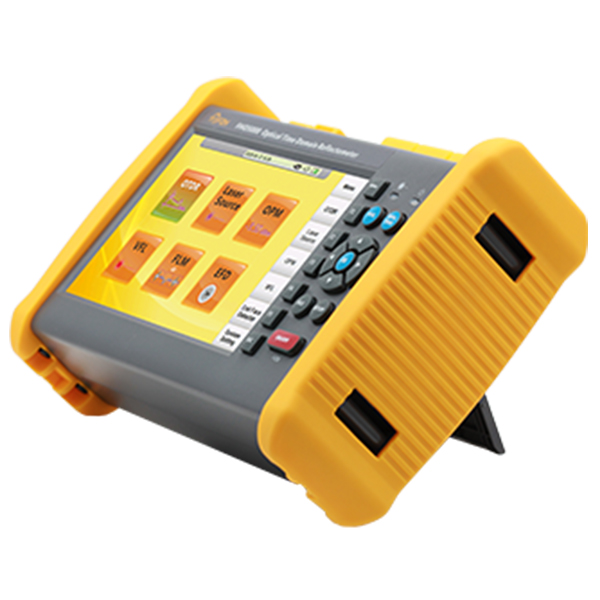

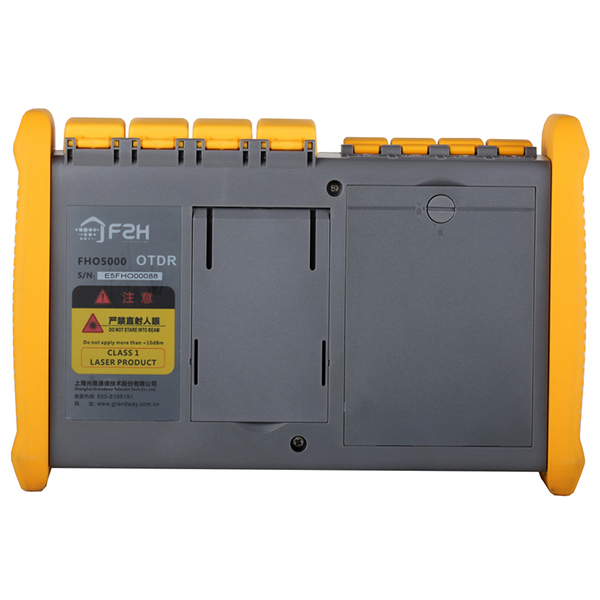

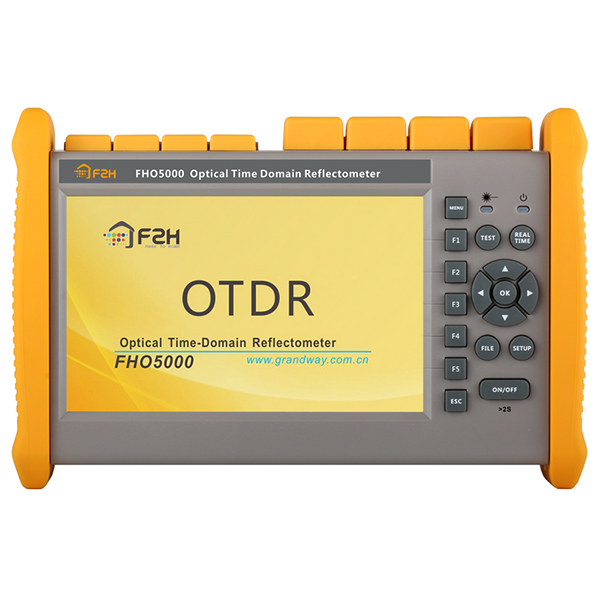

Рефлектометр Grandway FHO5000-D35-LS-PM-TS-FM
Рефлектометр для одномодового оптоволокна SM, який працює на довжинах хвиль 1310/1550 нм і має динамічний діапазон 35/33 дБ
- Технічні характеристики
- Опис
| Ширина імпульсу |
3 нс, 5 нс, 10 нс, 30 нс, 50 нс, 100 нс, 275 нс, 500 нс, 1 мкс, 2 мкс, 5 мкс, 10 мкс, 20 мкс
|
| Діапазон відстаней |
500 м, 2 км, 5 км, 10 км, 20 км, 33 км, 40 км, 80 км, 120 км, 160 км, 265 км
|
| Просторова роздільна здатність | мінімум 5 см |
| Кількість точок дискретизації |
максимум 256 000 точок
|
| Лінійність | ≤0,05 дБ/дБ |
| Поріг втрат | 0,01 дБ |
| Точність вимірювання втрат | 0,001 дБ |
| Роздільна здатність за відстанню | 0,01 м |
| Точність вимірювання відстані |
±(0,75 м + (відстань тестування)×3×105 + точність дискретизації)
|
| Накопичувач даних |
карта TF на 16 Гб
|
| Модуль візуального дефектоскопа (VFL) | |
| Робоча довжина хвилі | 650 нм ± 20 нм |
| Потужність |
10 мВт, лазер класу III B
|
| Режим випромінювання |
безперервний (CW) або пульсуючий 2 Гц
|
| Роз'єм: універсальний | 2,5 мм |
| Модуль вимірювання потужності оптичного сигналу | |
| Діапазон довжин хвиль | 800–1700 нм |
| Калібровані довжини хвиль |
850/1300/1310/1490/1550/1625/1650 нм
|
| Діапазон вимірювання |
тип A — від -60 до +5 дБм (стандартний); тип B — від -40 до +23 дБм (опціональний)
|
| Точність | ±0,35 дБ |
| Роздільна здатність | 0,01 дБ |
| Модуль джерела лазерного випромінювання | |
| Робоча довжина хвилі |
Відповідає OTDR
|
| Вихідна потужність | ≥-10 дБм |
| Точність виходу | ±0,5 дБ |
| Режим виходу |
270 Гц, 1 кГц, 2 кГц або неперервний (CW)
|
| Інші | |

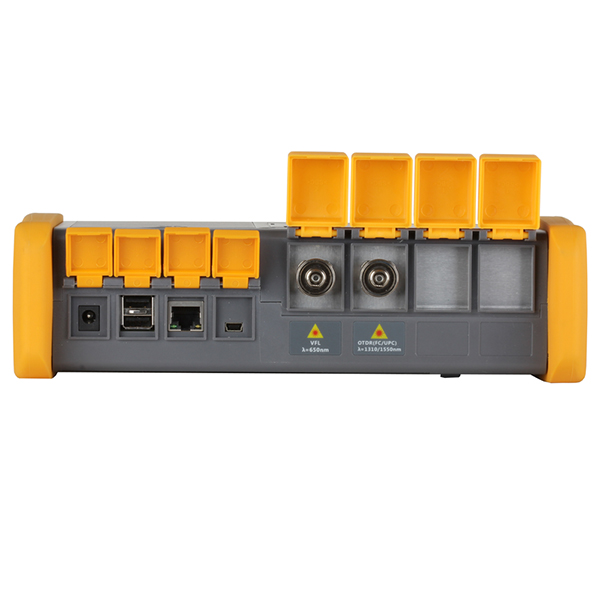

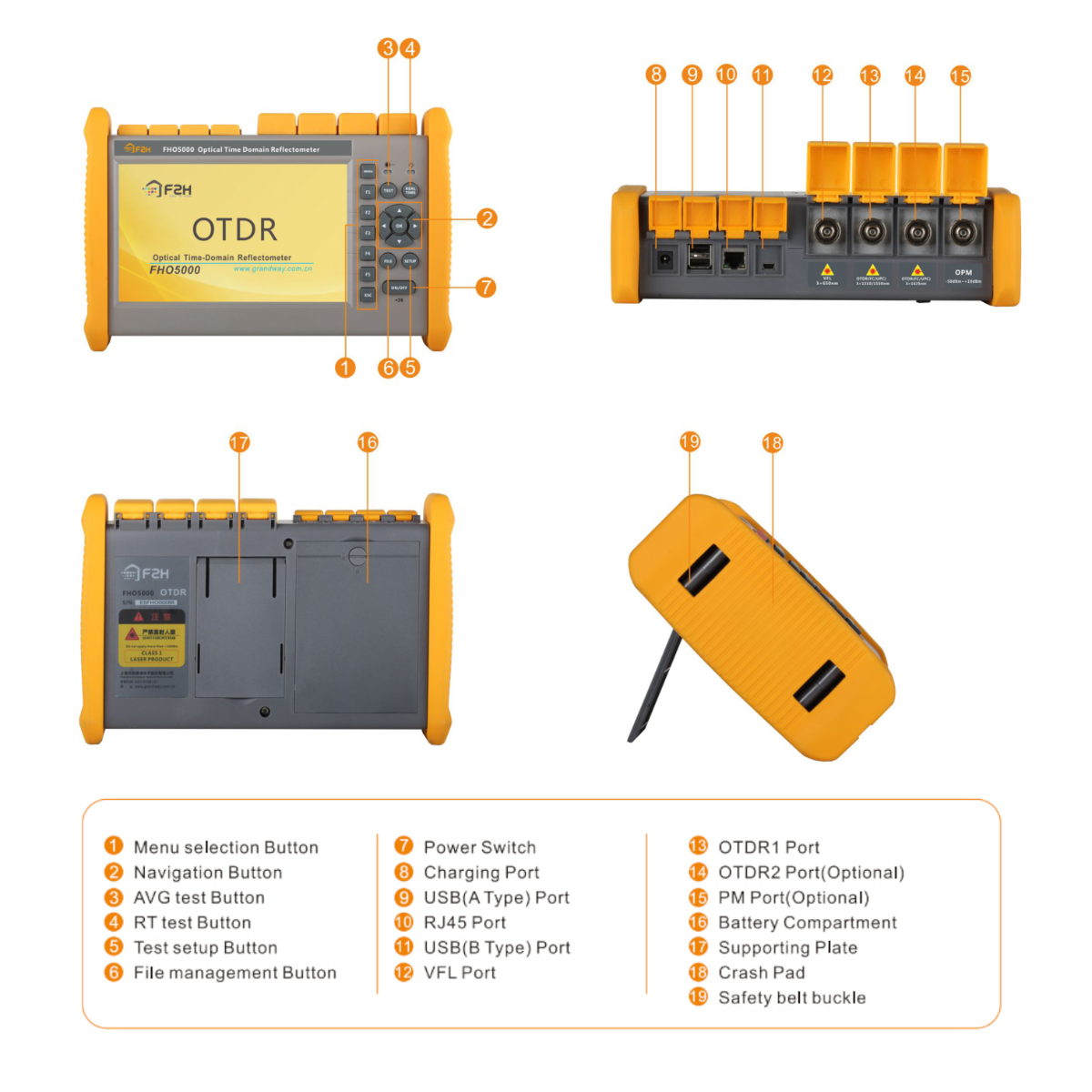

| Інтерфейси |
1 порт RJ45, 3 порти USB (USB 2.0: 2 порти типу A, 1 порт типу B)
|
| Дисплей |
7-дюймовий сенсорний екран TFT-LCD
|
| Доступні мови |
Англійська, традиційний китайський, французька, корейська, російська, іспанська, португальська, турецька, італійська, німецька, тайська, угорська, чеська, в’єтнамська, польська (щодо інших мов звертайтеся до відділу продажів)
|
| Батарея |
літієвий акумулятор 7,4 В/5,2 А·год (з сертифікатом для використання в авіаційній галузі)
|
| Джерело живлення |
Постійний струм: 10 В / 4 А
Змінний струм: 100-240 В, 50–60 Гц |
| Діапазон температур |
При експлуатації: : -10°C ~ +50°C
При зберігання: -20°C ~ +70°C |
| Вологість |
≤95% (без утворення конденсату)
|
| Розміри |
253×168×73,5 мм
|
| Вага |
1,5 кг (з акумулятором)
|
| Комплектація |
Основний пристрій, адаптер живлення, зарядний шнур, літієвий акумулятор, адаптер FC, USB-кабель, короткий посібник, протокол випробувань, сумка для перенесення, ремінець на зап’ястя
|
| Додатково |

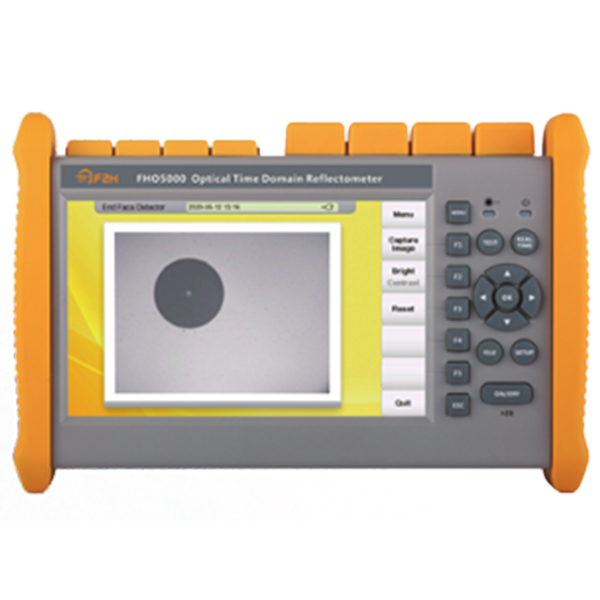

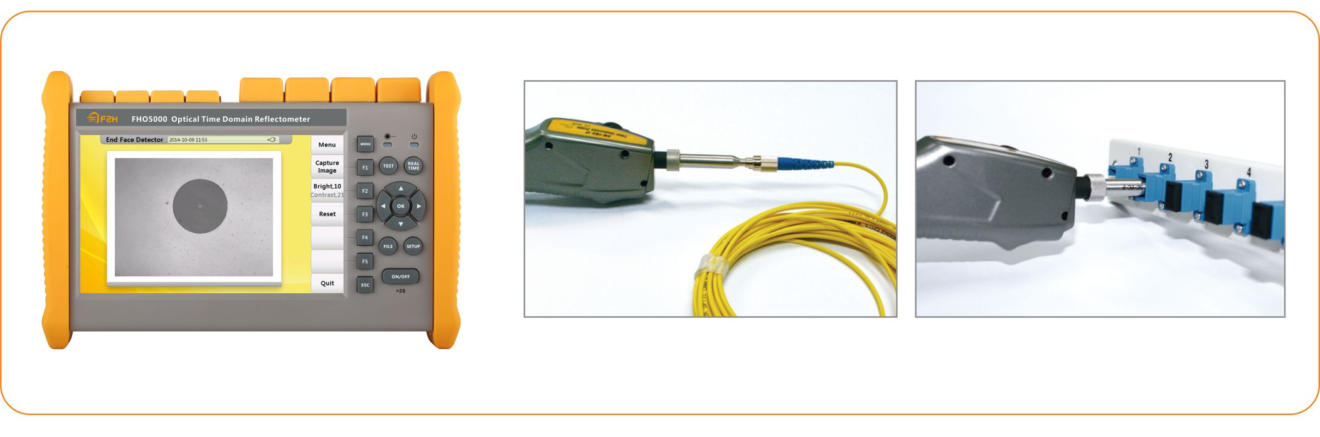

адаптер SC/LC, волоконний мікроскоп, кабельна коробка
|
Рефлектометр Grandway FHO5000-D35-LS-PM-TS-FM для одномодового оптоволокна SM, який працює на довжинах хвиль 1310/1550 нм і має динамічний діапазон 35/33 дБ.
Особливості:
-
Довжини хвиль 1310/1550 нм ± 20 нм.
-
Динамічний діапазон від 35/33 дБ, невелика мертва зона 1 м/ 4 м.
-
Оптимізована здатність тестування PON для проходження через розгалужувач 1x128, мінімальна відстань між розгалужувачами становить 30 метрів.
-
Вбудована фунуція трасування OTDR та звіт про тестування FLM у форматі PDF.
-
Доступне дистанційне керування за допомогою програмного забезпечення для ПК.
-
Багатофункціональна інтегрована конструкція, інтелектуальна та надійна.
-
У версії PRO доступні Bluetooth та додаток для мобільних пристроїв.
-
Вбудована багатомовна функція формування звітів OTDR/FLM у форматі PDF.
-
Виявлення активності волокна в режимі реального часу: перевірка наявності сигналу зв’язку в оптичному волокні.
-
Аналіз на двох довжинах хвиль (1310 нм/1550 нм) — виявлення макрозгинів.
-
Вбудована функція аналізу двонаправлених тестів.
-

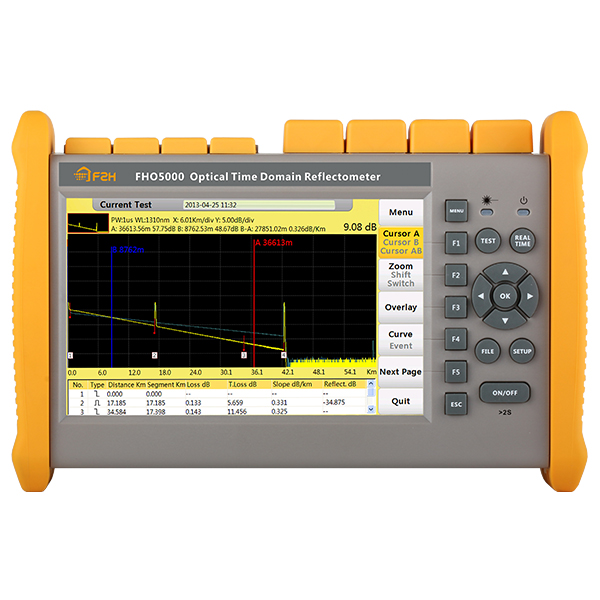

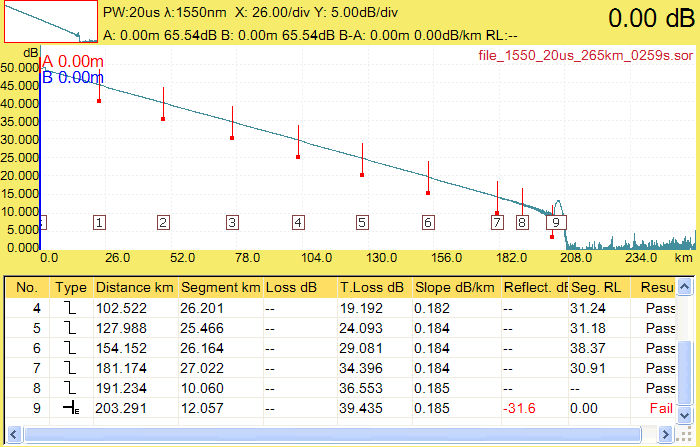

Накладення та порівняння трас (до 8 трас).
-
Визначення результату «Пройшла/Не пройшла» для кожної події за допомогою налаштування порогових значень.
-
Потужне програмне забезпечення для аналізу на ПК «OTDRviewer».
-
Дистанційне керування через програмне забезпечення «Server» на ПК за допомогою кабелю RJ45.
-
У версії PRO доступні Bluetooth та мобільний додаток для Android.
-
Функція запуску кабелю на початку та прийому сигналу на кінці оптоволокна.
