Рефлектометр Grandway FHO3000-D26
Оптичний рефлектометр FHO3000-D26 для виявлення обривів і дефектів в оптоволоконних мережах з діапазоном на 26 дБ, довжиною хвилі: 1310 нм і 1550 нм, дальністю до 100 км.
- Технічні характеристики
- Опис
|
Довжина хвилі |
1310/1550 нм |
|
Динамічний діапазон |
26/24 дБ |
|
Мертва зона згасання (ADZ) |
6 м |
|
Мертва зона за подіями (EDZ) |
1 м |
|
Ширина імпульсу |
3нс, 5нс, 10нс, 20нс, 50нс, 100нс, 200нс, 500нс, 1мкс, 2мкс, 5мкс, 10мкс |
|
Кількість точок вибірки |
128 000 |
|
Дозвіл на відстані |
Мінімум 5 cм |
|
Лінійність |
< 0,05 |
|
Поріг з втрат |
0,01 дБ |
|
Дозвіл із втрат |
0,001 дБ |
|
Дозвіл на відстані |
0,01 м |
|
Похибка на відстані |
± (1м + виміряна відстань х3х10-5 + роздільна здатність) |
|
Встановлення рефракції |
1.2000 – 1.5999, крок 0.0001 |
|
Пам'ять |
40 000 рефлекторам |
|

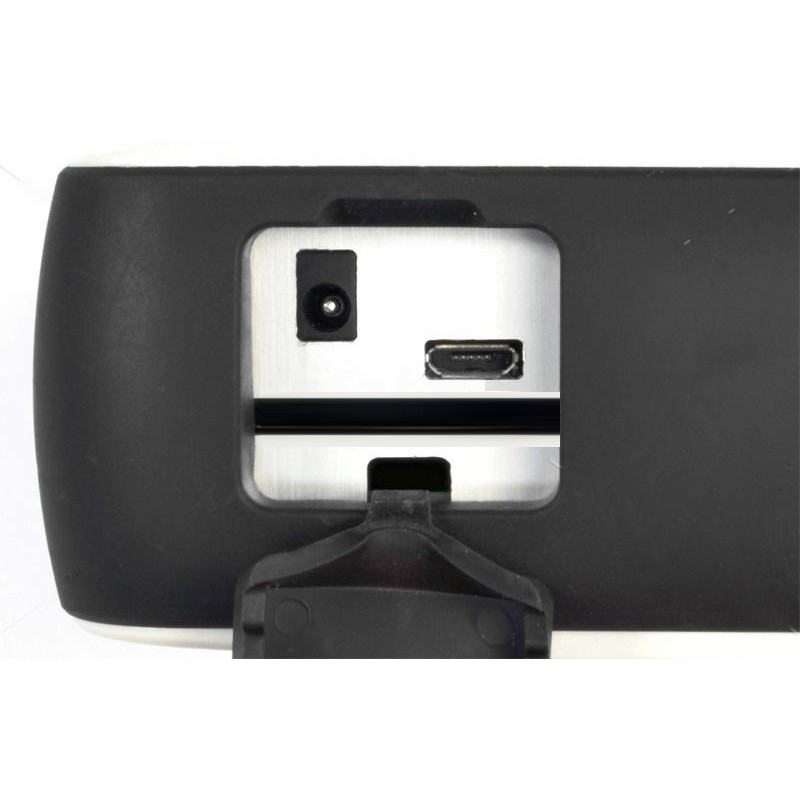

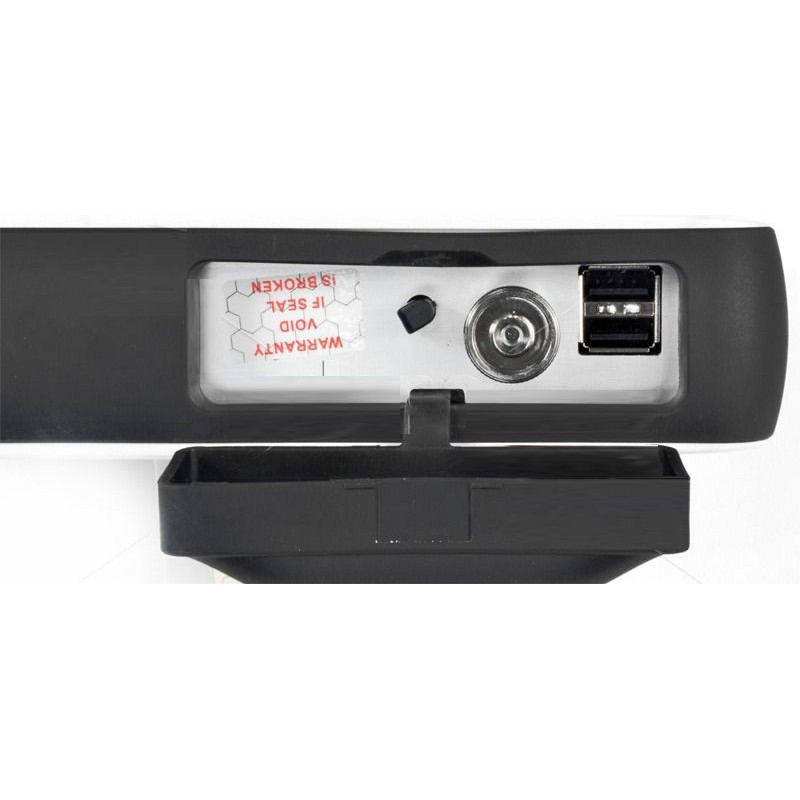

Інтерфейси |
USB 3 шт (Тип А 2 шт, тип B 1 шт) |
|
Екран |
Кольоровий, сенсорний TFT-LCD 5 дюймів |
|
Живлення |
Мережа 220В або акумулятор 6 годин роботи від акумулятора |
|
Температура експлуатації |
-10 до +50 ℃ |
|
Температура зберігання |
-20 до +70 ℃ |
|
Розміки |
195×141×44 мм |
|
Вага |
900 г |

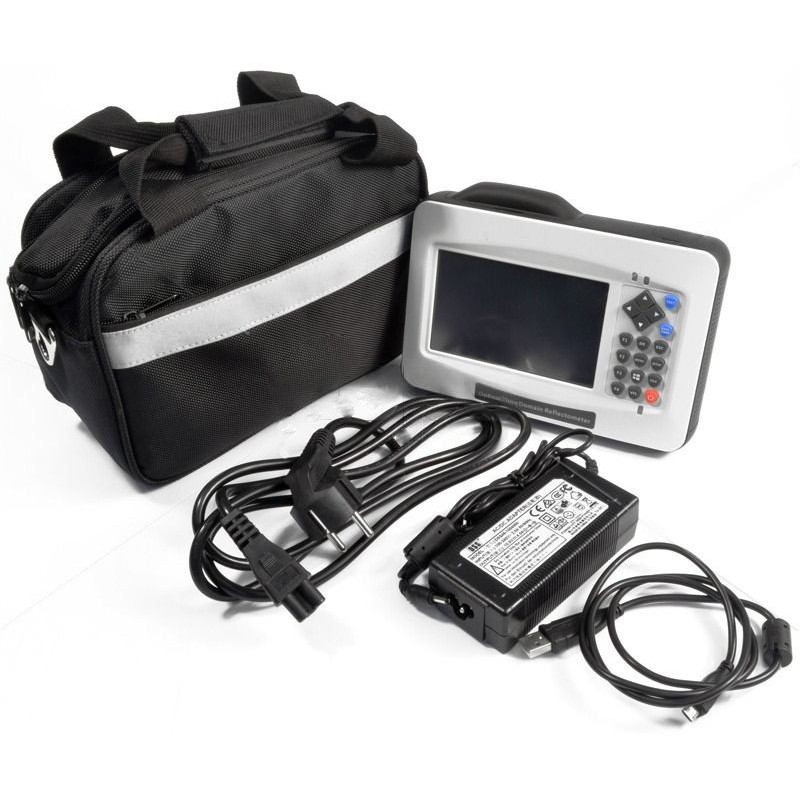

FHO3000-D26 - оптичний рефлектометр з динамічним діапазоном на 26 дБ, використовується для вимірювання одноподових мереж у масштабах міста, мереж доступу, структурованих кабельних систем. Рефлектометр проводить вимірювання на 2-х довжинах хвиль: 1310 нм та 1550 нм.
Рефлектометр має широкі функціональні можливості та підійде для виявлення обривів та дефектів в оптоволоконних мережах, а також для визначення оптичних втрат у мережах CATV, Metro та LAN/WAN довжиною до 100 км. Підключається до ПК за допомогою USB-порту і через спеціальне програмне забезпечення можна аналізувати отримані дані, створювати статистику. Прилад має кольоровий сенсорний екран та вбудовану пам'ять для збереження результатів вимірів.
