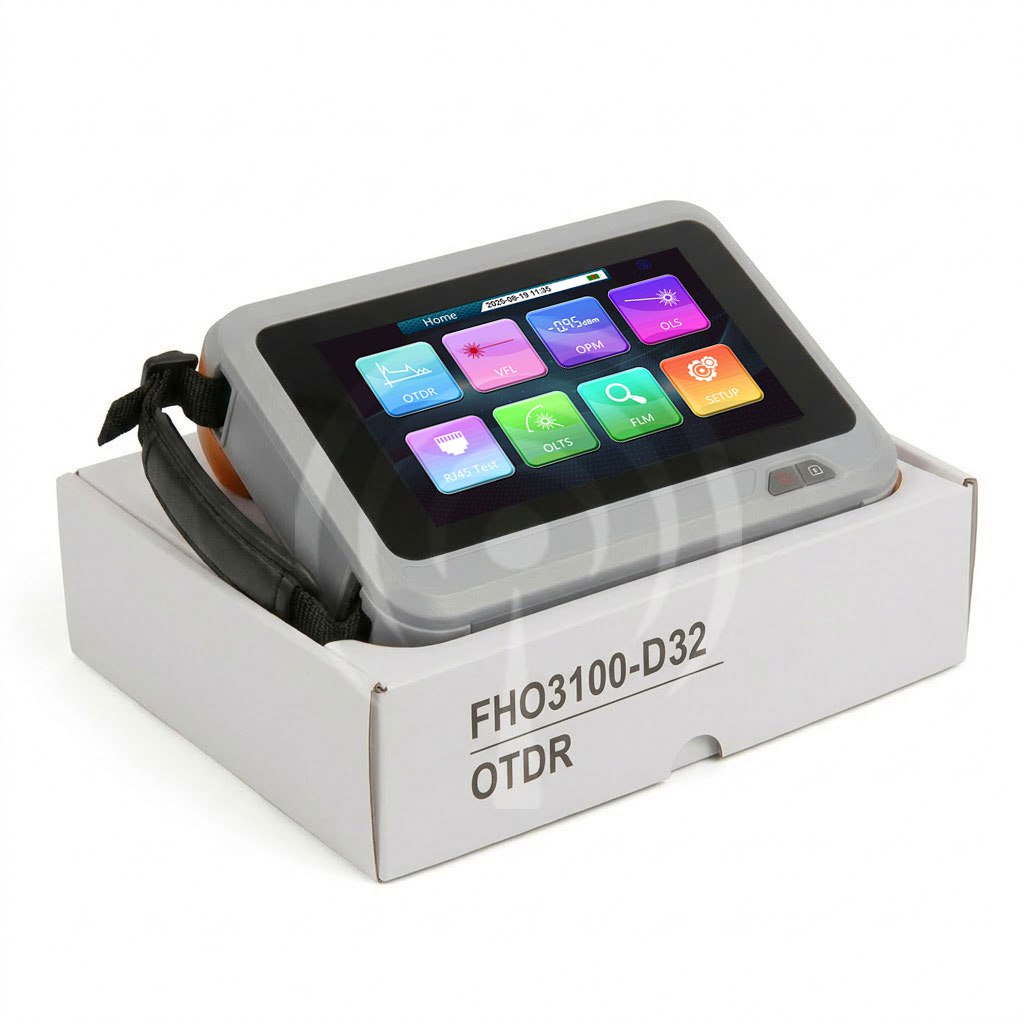

Рефлектометр Grandway FHO3100-D32
Оптичний рефлектометр з динамічним діапазоном на 32 дБ, використовується для вимірювання мереж у масштабах міста, мереж доступу, структурованих кабельних систем. Рефлектометр проводить вимірювання на 2-х довжинах хвиль: 1310 нм та 1550 нм.
- Технічні характеристики
- Опис
|
Модель |
FHO3100-D32 |
|
Довжина хвилі |
1310 / 1550 нм |
|
Динамічний діапазон |
32/30 дБ |
|
Мертва зона |
1 м / 4 м |
|
OTDR |
|
|
Ширина імпульсу |
3 нс ~20 мкс |
|
Область тестування |
500 м ~120 км |
|
Роздільна здатність вибірки |
Мінімум 0.05 м |
|
Точок дискретизації |
Максимум 128000 |
|
Поріг втрати |
0.01 дБ |
|
Роздільна здатність втрати |
0.001 дБ |
|
Роздільна здатність відстані |
0.01 и |
|
Точність відстані |
± (0,75 м + відстань випробування × 3 × 10 -5 + роздільна здатність вибірки) (за винятком похибки показника заломлення) |
|
VFL |
|
|
Робоча довжина хвилі |
650 нм |
|
Вихідна потужність |
10 мВт, режим мерехтіння CW/2 Гц |
|
Джерело стабільного лазерного випромінювання |
|
|
Робоча довжина хвилі |
Така ж, як довжина хвилі OTDR |
|
Вихідна потужність |
>-12 дБм |
|
Вимірювач оптичної потужності |
|
|
Калібрована довжина хвилі |
850/1300/1310/1490/1550/1577/1625/1650 нм |
|
Діапазон тестування |
-40~+10 дБм |
|
Селективний вимірювач оптичної потужності 10G PON (опціональн) |
Підтримка селективного вимірювання потужності 1490 нм і 1577 нм у мережі 10G PON combo |
|
Тестер оптичних втрат |
|
|
Підтримує одночасну роботу джерела лазерного випромінювання та вимірювача оптичної потужності |
|
|
Тестування RJ45 |
|
|
Послідовність RJ45 |
Підтримка стандарту TIA-568A або TIA-568B |
|
Довжина RJ45 |
Підтримується |
|
Відстеження RJ45 |
Опціонально |
|
Інше |
|
|
Інтерфейси |

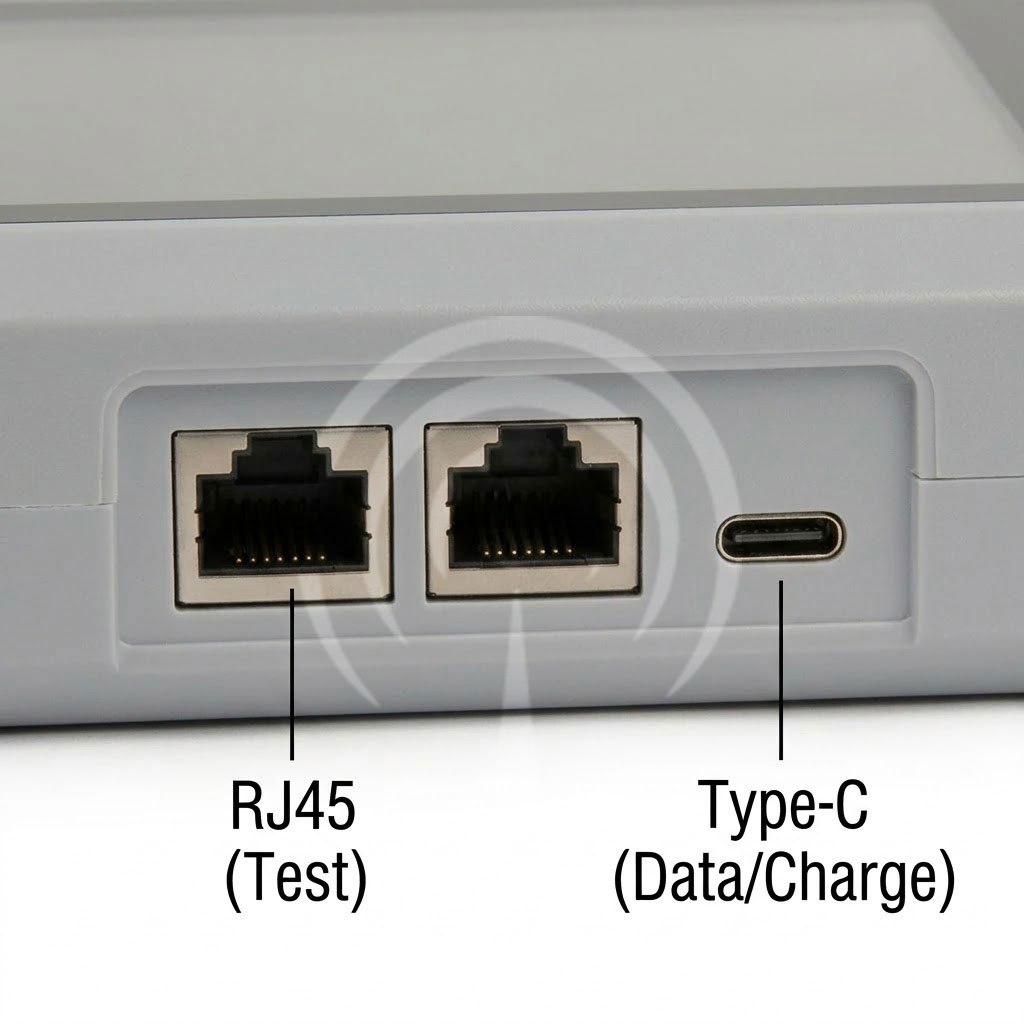

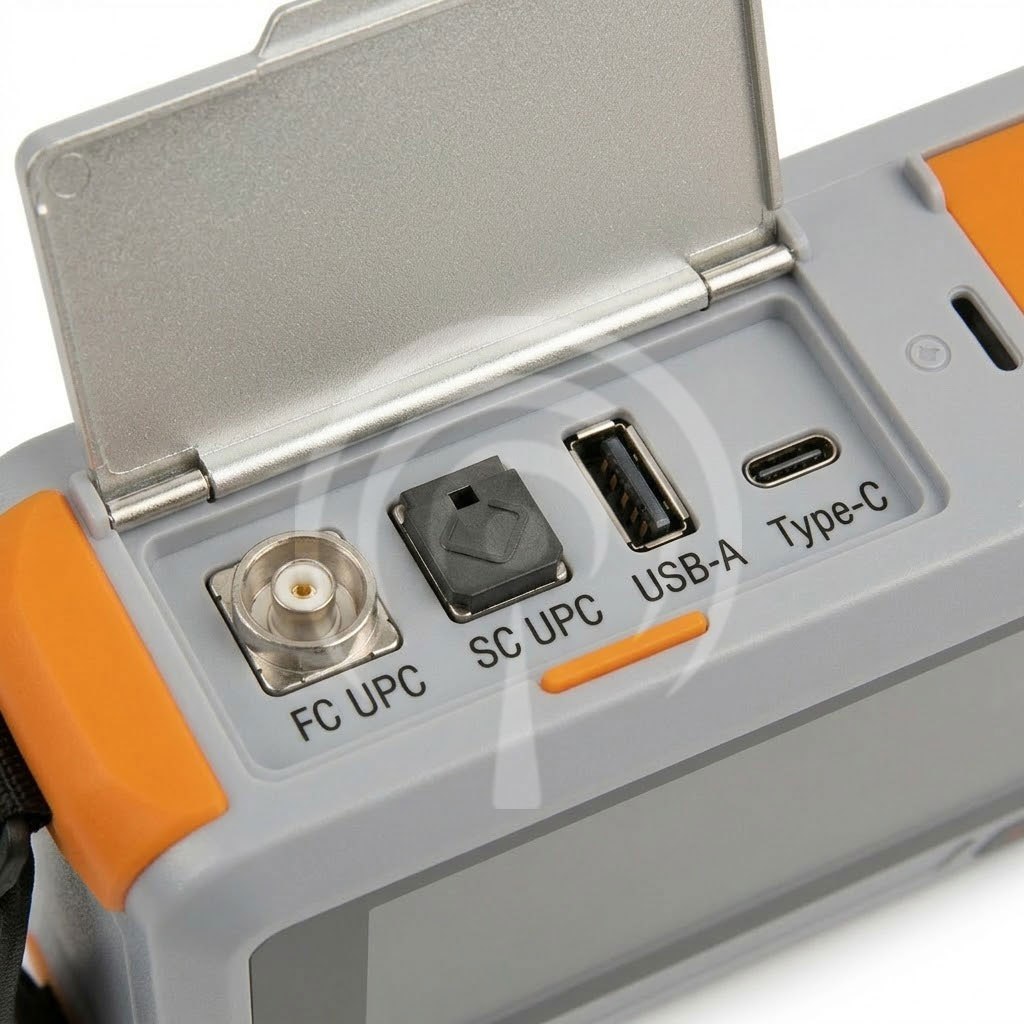

Інтерфейс зарядки/передачі даних: USB 2.0 Type-C Оптичний порт OTDR: FC/UPC або SC/UPC (APC опціонально) VFL і OPM: універсальний порт 2,5 мм (FC/SC/ST) 2 Ethernet-порти RJ45: послідовність/довжина/відстеження кабелю RJ45 |
|
Екран дисплея |
6-дюймовий кольоровий ємнісний сенсорний екран |
|
Бездротовий зв'язок |
Bluetooth, підтримка підключення до додатка для телефонів Android |
|
Акумулятор |
Літієвий 3,7 В/5000 мАг |
|
Пам'ять |
4 ГБ (стандартно), 16 ГБ (опціонально) |
|
Діапазон температур |
При експлуатації: -10℃~+50℃; При зберіганні: -20℃~+70℃ |
|
Вологість |
≤95%(без утворення конденсату) |
|
Розміри/вага |
195 × 141 × 46 мм / 730 г (з акумулятором) |
FHO3100-D32 - оптичний рефлектометр з динамічним діапазоном на 32 дБ, використовується для вимірювання мереж у масштабах міста, мереж доступу, структурованих кабельних систем. Рефлектометр проводить вимірювання на 2-х довжинах хвиль: 1310 нм та 1550 нм.
Рефлектометр має широкі функціональні можливості та підійде для виявлення обривів та дефектів в оптоволоконних мережах, а також для визначення оптичних втрат у мережах CATV, Metro та LAN/WAN довжиною до 100 км. Підключається до ПК за допомогою USB-порту і через спеціальне програмне забезпечення можна аналізувати отримані дані, створювати статистику. Прилад має кольоровий сенсорний екран та вбудовану пам'ять для збереження результатів вимірів.
Особливості:

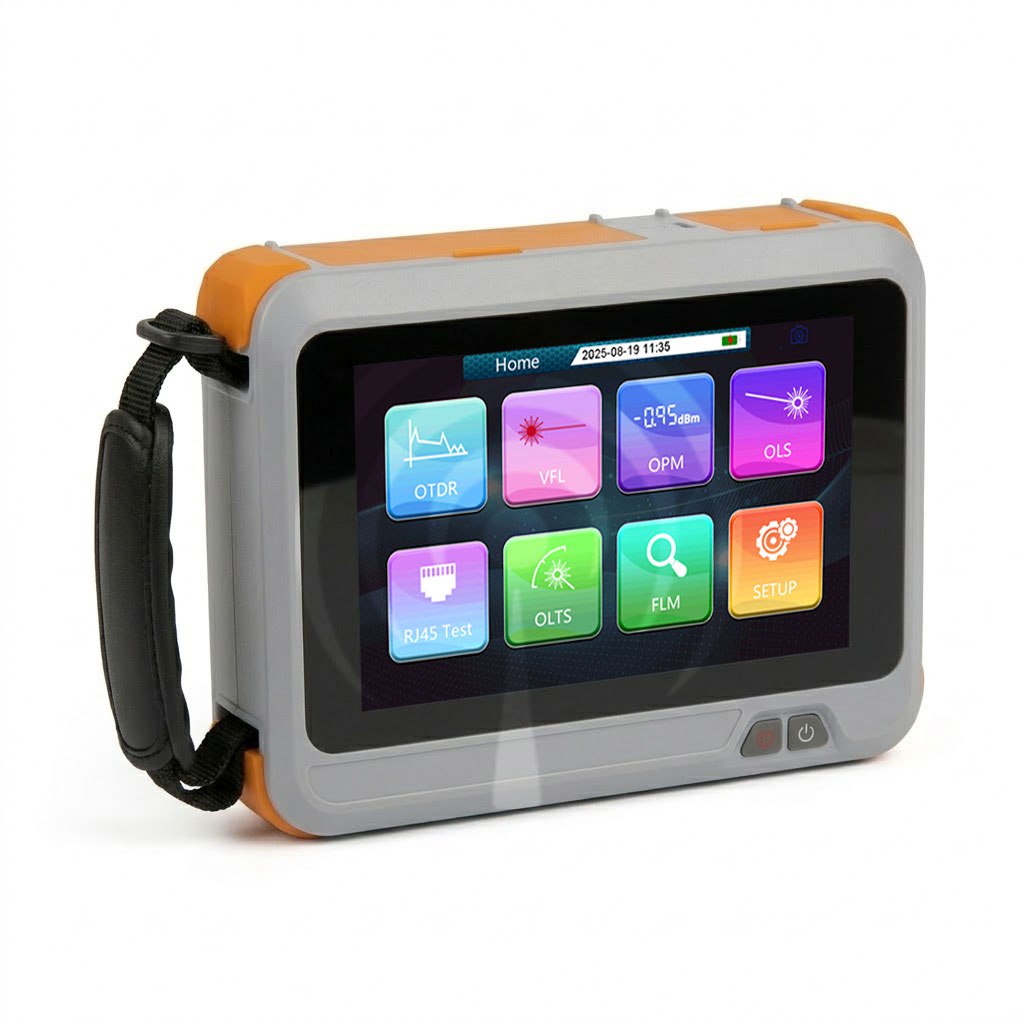

- 6-дюймовий кольоровий сенсорний ємнісний екран
- Дві довжини хвиль 1310 нм/1550 нм
- Підтримує кілька режимів вимірювання OTDR (автоматичний, ручний, тестування в реальному часі, тестування з двома довжинами хвиль)
- Має широкий набір функціональних модулів для тестування, включаючи VFL, джерело стабільного лазерного випромінювання, вимірювач оптичної потужності, селективний вимірювач оптичної потужності 10G PON, модуль тестування оптичних втрат, карту волоконно-оптичних ліній зв'язку, модуль для перевірки довжини/послідовності/відстеження кабелю RJ45, а також ліхтарик, тощо.
- Bluetooth і додаток для телефонів Android
