Рефлектометр Grandway MINI1000D Smart
Оптичний рефлектометр для виявлення обривів і дефектів в оптоволоконних мережах з динамічним діапазоном на 22/20 дБ, довжиною хвилі: 1310 / 1550 нм, на відстані від 500 м до 120 км.
- Технічні характеристики
- Опис
|
Діапазон тестування |
500 м ~ 120 км |
|
Ширина імпульсу |
3 нс ~ 10 мкс |
|
Час вимірювання |
5 с ~ 180 с |
|
Режим тестування |
Автоматичний, ручний, в режимі реального часу |
|
Точка вимірювання |
30000 |
|
Точність вимірювання відстані |
± (1 м + відстань тестування × 3 × 10-5 + просторова роздільна здатність) (без урахування невизначеності коефіцієнта заломлення) |
|
Візуальний дефектоскоп |
Робоча довжина хвилі: 650±10 нм Вихідна потужність: 10 мВт, 1 Гц/2 Гц / CW |
|
Стабільне OLS |
Робоча довжина хвилі: у відповідності OTDR Вихідна потужність: >-12 дБм, CW/270 Гц/1 кГц/2 кГц |
|
Звичайний OPM (Стандартний) |
Калібрована довжина хвилі: 850/1300/1310/1490/1550/1625/1650 нм Діапазон тестування: -40~+10 дБм |
|
Селективний OPM 10G PON (Опційно) |
Підтримка селективного вимірювання потужності при 1490 нм і 1577 нм Калібрована довжина хвилі: 850/1300/1310/1490/1550/1577/1625/1650 нм |
|
Оптичний інтерфейс |

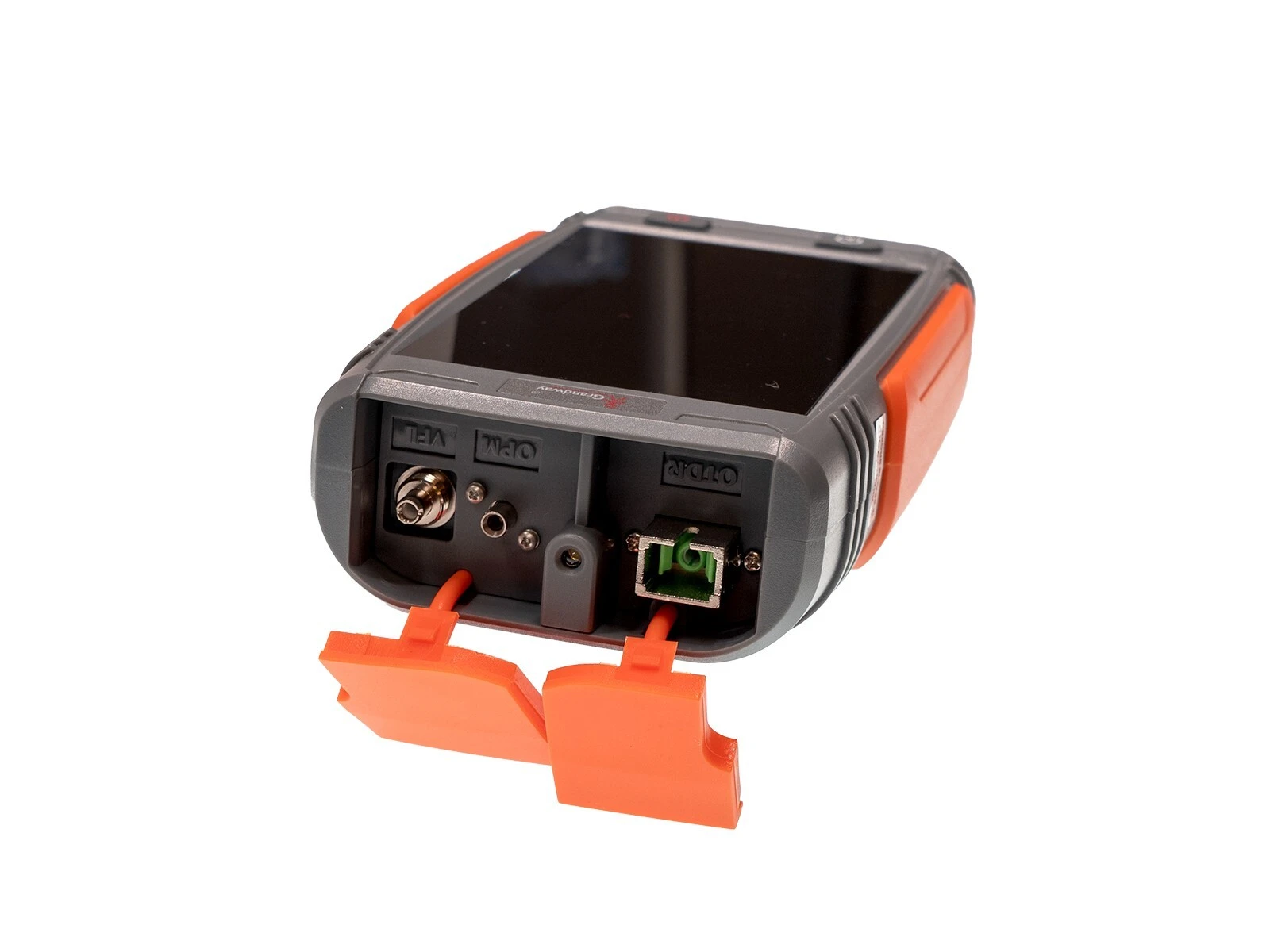

OTDR/OLS: Фіксований SC/UPC (доступний APC) VFL/OPM: Універсальний порт 2,5 мм |
|
Електричний інтерфейс |

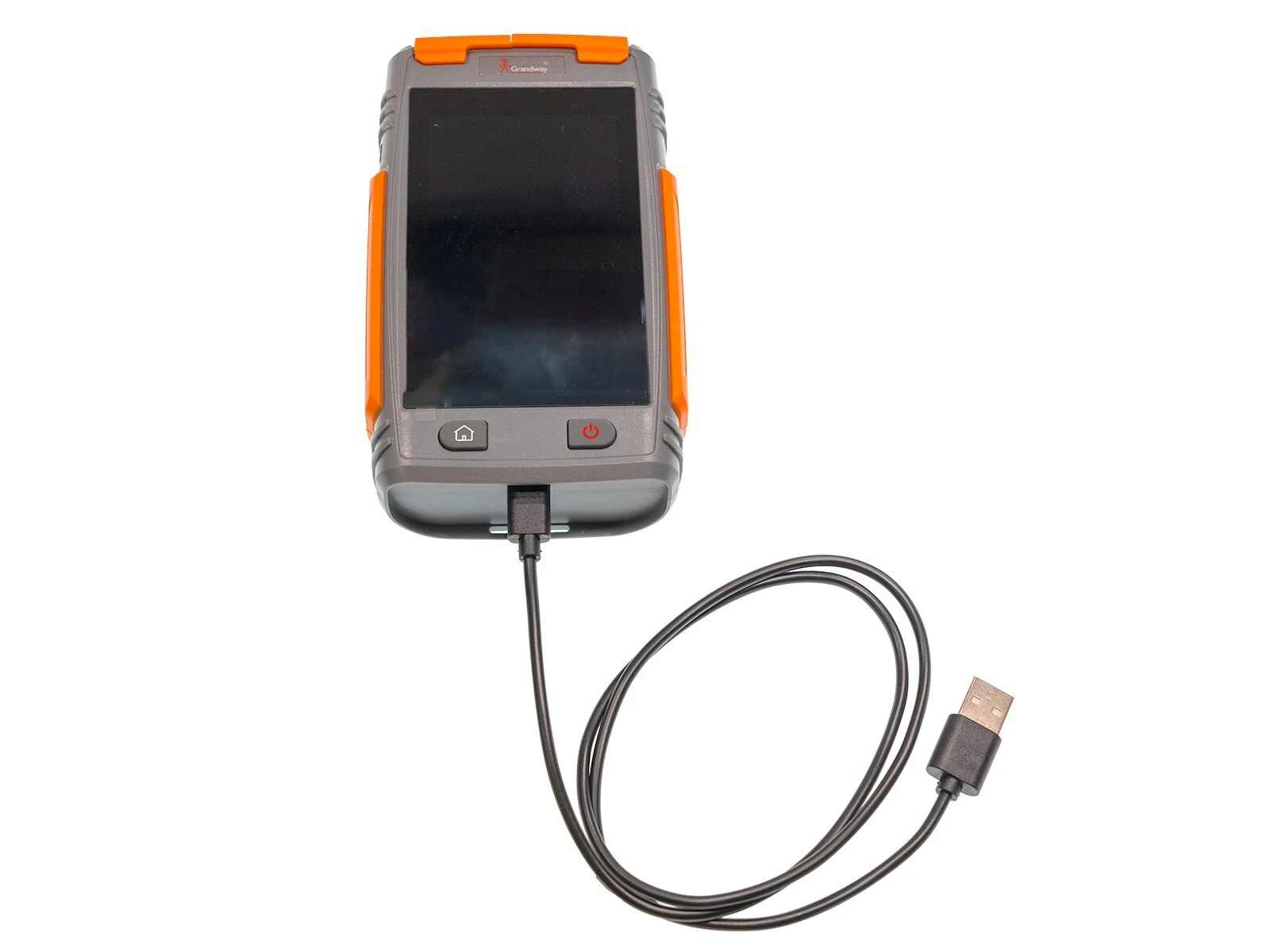

Порт передачі даних і зарядки USB Type-С |
|
Дисплей |

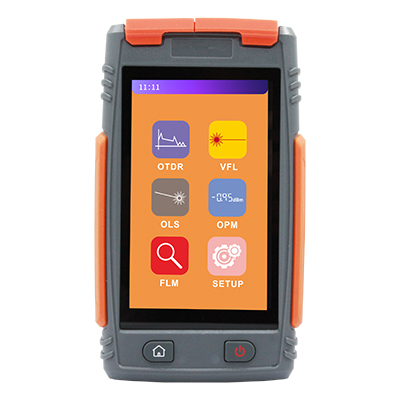

4-дюймовий кольоровий сенсорний екран |
|
Пам’ять даних |
Карта пам'яті 120 МБ |
|
Акумулятор |
Літієва батарея 4000 мАг |
|
Параметри довколишнього середовища при експлуатації |
-10℃~+50℃; 0~85% (без утворення конденсату) |
|
Розміри/Вага |
85x148x37 мм / 275 г |
|
Модель |
Довжина хвилі |
Динамічний діапазон |
Мертва зона |
||
|
Базова |
M-1000D |
1310/1550 нм |
22/20 дБ |
3 м / 10 м |
|
|
M-1000S |
1650 нм |
20 дБ |
|||
|
Pro |
M-1000D PRO |
1310/1550 нм |
22/20 дБ |
1/4 м |
|
|
M-1000S PRO |
1650 нм |
20 дБ |
|||
|
M-1000T PRO 1 |
1310/1550/1650 нм |
22/20/20 дБ |
|||
CW - безперервна робота
OLS - джерело лазерного випромінювання
OTDR - optical time domain reflectometry – оптична часова рефлектометрія
VFL - Візуальний дефектоскоп
OPM - вимірювач оптичної потужності
Оптичний рефлектометр Grandway MINI1000D Smart для виявлення обривів і дефектів в оптоволоконних мережах з динамічним діапазоном на 22/20 дБ, довжиною хвилі: 1310 / 1550 нм, на відстані від 500 м до 120 км.
Особливості:
- 4-дюймовий кольоровий РК-дисплей, портативна компактна конструкція.
- Багатофункціональний візуальний дефектоскоп, стабільне джерело лазерного випромінювання потужністю 10 мВт, вимірювач оптичної потужності, карта волоконно-оптичних ліній зв'язку та електричний ліхтарик.
- Підтримка багатоточкового сенсорного управління, як у мобільному телефоні.
- Динамічна підтримка 22 дБ при вимірюванні оптичного волокна на відстані понад 60 км.
- Доступний модуль тестування волоконного зв'язку в режимі реального часу при довжині хвилі 1650 нм.
- Швидка реакція тесту в режимі реального часу та швидкість оновлення трасування.
