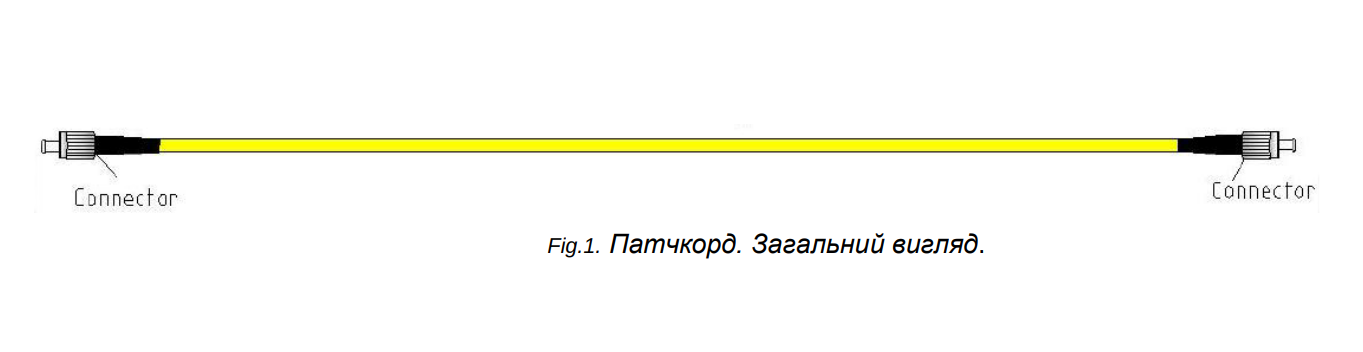

Оптичний патчкорд NG OPTICS FC/UPC-FC/UPC- 1km, SM, 0.6mm, G657A1, LSZH, simplex, BLACK JACKET
Оптичний патчкорд NG OPTICS FC/UPC-FC/UPC використовується у кабельному телебаченні (CATV), волоконно-оптичному обладнанні та системах, пасивних оптичних мережах (PON) та у системах передачі даних.
- Технічні характеристики
- Опис
Характеристики оптичного волокна:
| Тип оптичного волокна | Single Mode G. 657A |
| Діаметр сердечника@1310 | 9.2±0.4 нм |
| Помилка концентричності сердечника | ≤0,5 μm |
| Діаметр оболонки | 125±1 μm |
| Помилка концентричності оболонки | ≤0.8% |
| Діаметр зовнішнього покриття | 245±5 μm |
| Затухання @1310 nm | ≤ 0.4 dB/km |
| Затухання @1550 nm | ≤ 0.3 dB/km |
| Затухання через вигин, dB | (10mm radius, 1ring)≤1.5 @ 1625nm |
| Довжина хвилі з нульовою дисперсією | 1300-1324nm |
| Нахил нульової дисперсії | ≤ 0.092 ps/(nm²/km ) |
| Хроматична дисперсія @1285 nm ~ 1330 nm | ≤3.5 ps/(nm·km) |
| Хроматична дисперсія @1550 nm | ≤18 ps/(nm·km) |
| Хроматична дисперсія @1625 nm | ≤22 ps/(nm·km) |
| Довжина хвилі відсікання (λ cc) | ≤ 1260nm |
| PMD Коефіцієнт | ≤ 0.15 ps/km½ |
| Proof Test | ≥ 0.69 Gpa |
Характеристики патчкорду:

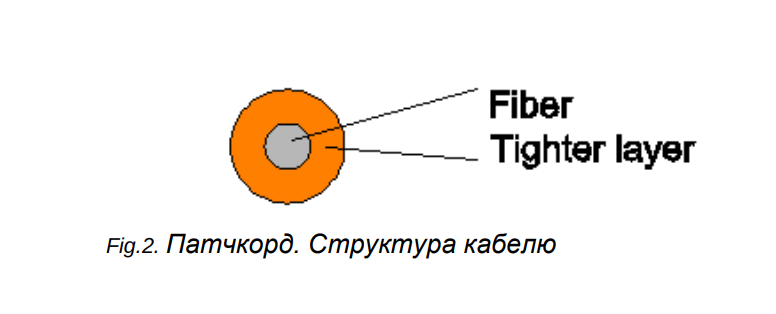

| Тип кабелю | Щільний буфер. 0.6mm |
| Кількість оптичних волокон | 1 |
| Тип зовнішньої оболонки | LSZH |
| Колір зовнішньої оболонки | White/Yellow/Black |
| Тип конектора (сторона А) | FC/UPC |
| Тип конектора (сторона Б) | FC/UPC |
| Внесені втрати на конектор, дБ | ≤0.3 |
| Відбиті втрати на конектор, дБ | ≥ 50 |
| Робоча температура, ℃ | -40 - +75 |
| Температура зберігання, ℃ | -45 - +85 |
Примітки: Тип роз’єму надається для довідки. Є патч-корди з роз'ємами SC, LC.(за замовленням).

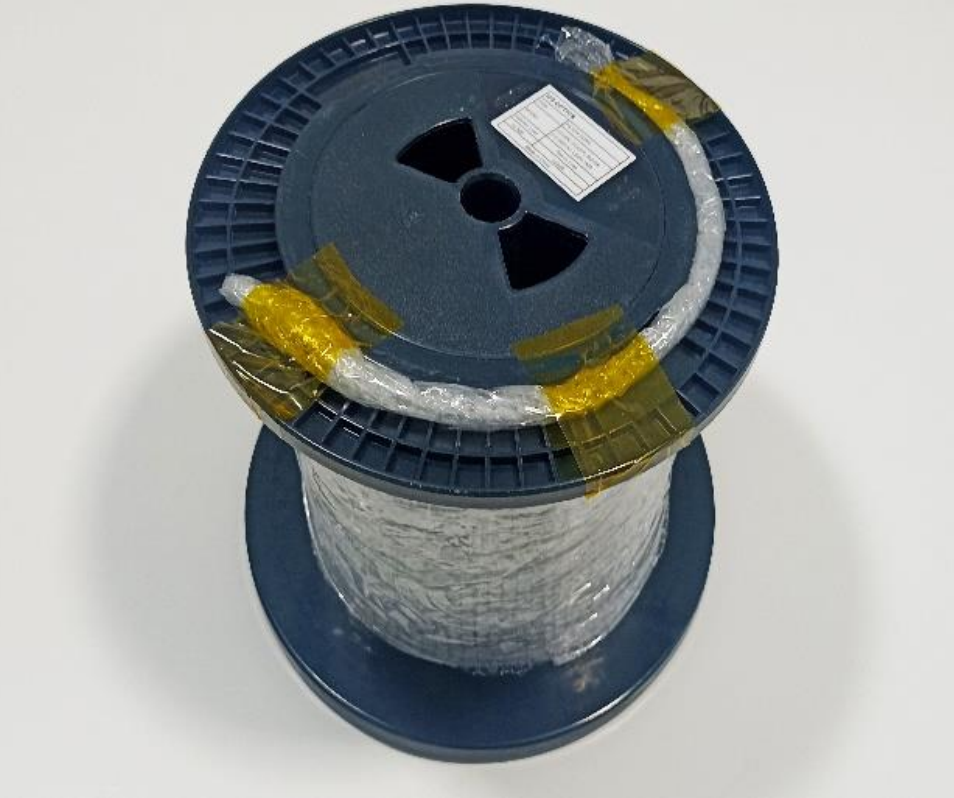

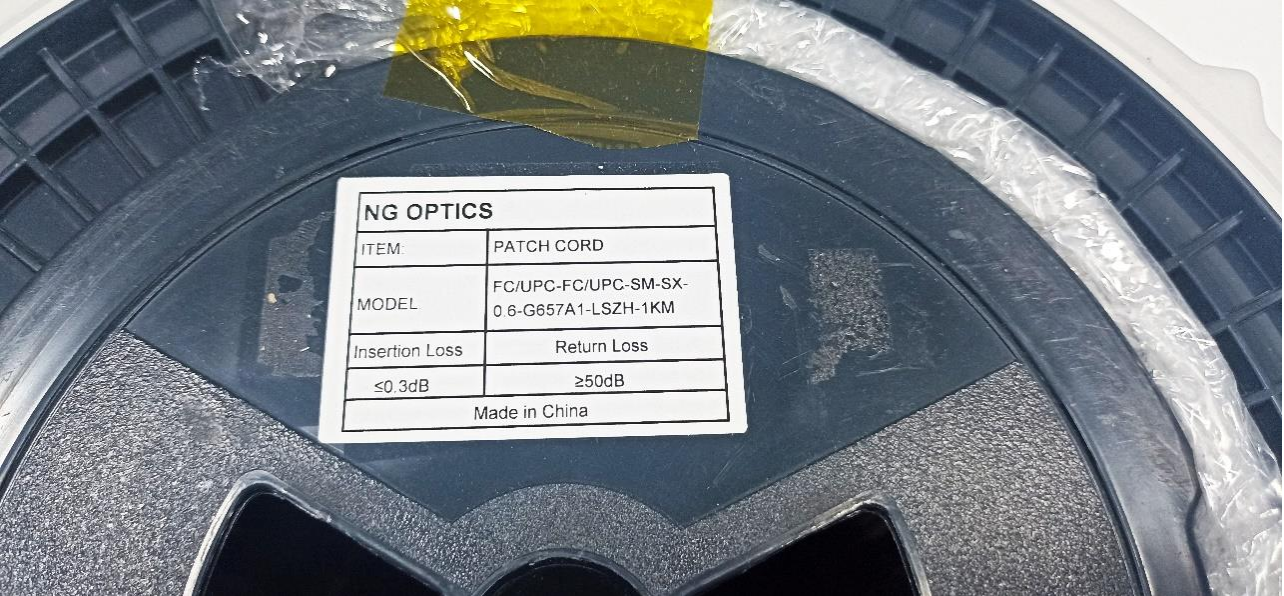

Упаковка
Розмір котушки: 265mm(OD)*180MM(ID)*150mm(width)
Вага (з котушкою): 5.4 kg
Оптичний патчкорд NG OPTICS FC/UPC-FC/UPC використовується у кабельному телебаченні (CATV), волоконно-оптичному обладнанні та системах, пасивних оптичних мережах (PON) та у системах передачі даних.
Властивості:
- Високоякісні конектори
- Низькі внесені втрати, високі втрати зворотного сигналу
- Широкий діапазон робочих температур
- Відповідність до IEC 874-7, TIA/EIA568-B3
- Промисловий стандарт CECC86115-80
- Вогнестійка, міцна та довговічна зовнішня оболонка
- Заводське виготовлення та тестування на внесені та відбиті втрати, контроль якості полірування поверхні.
