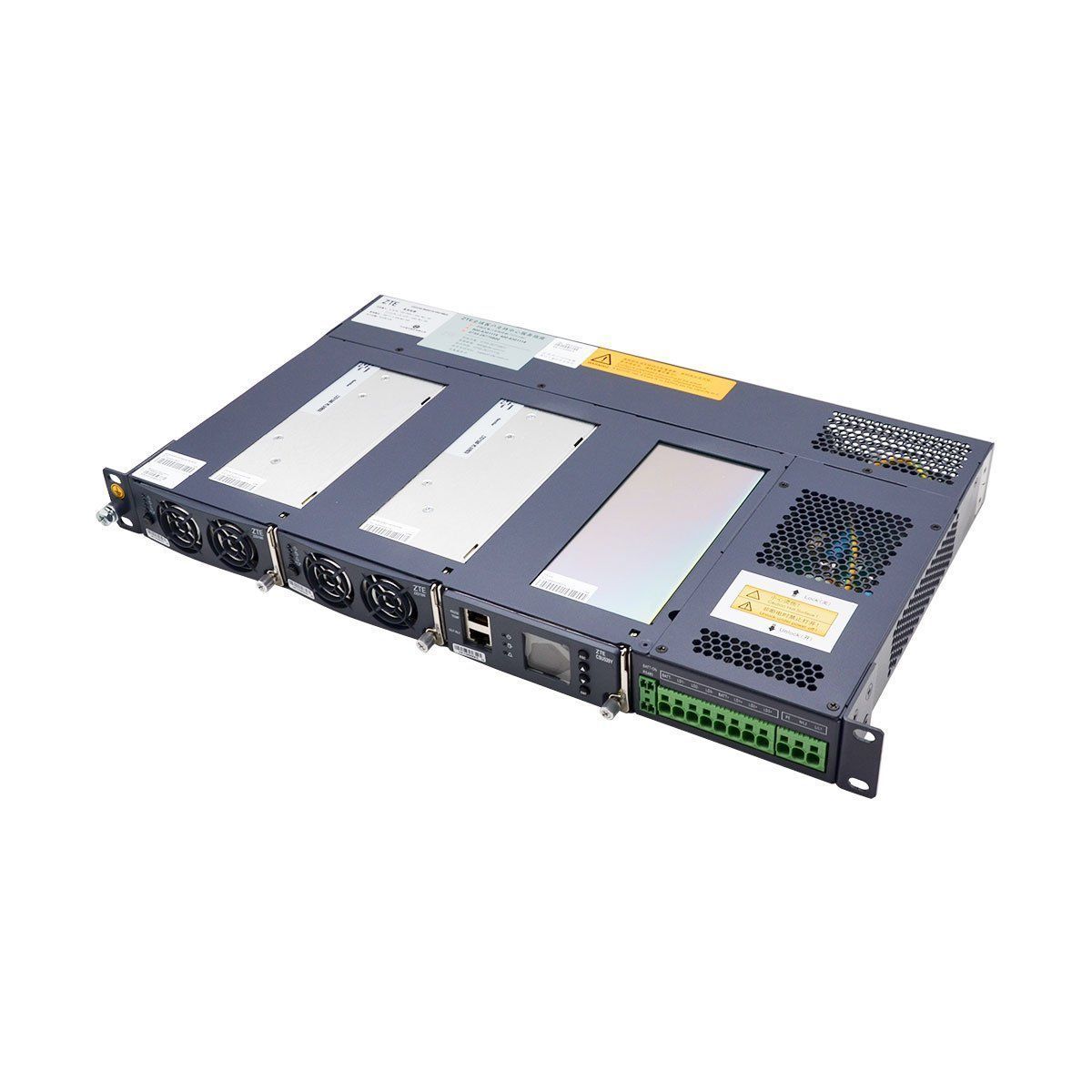

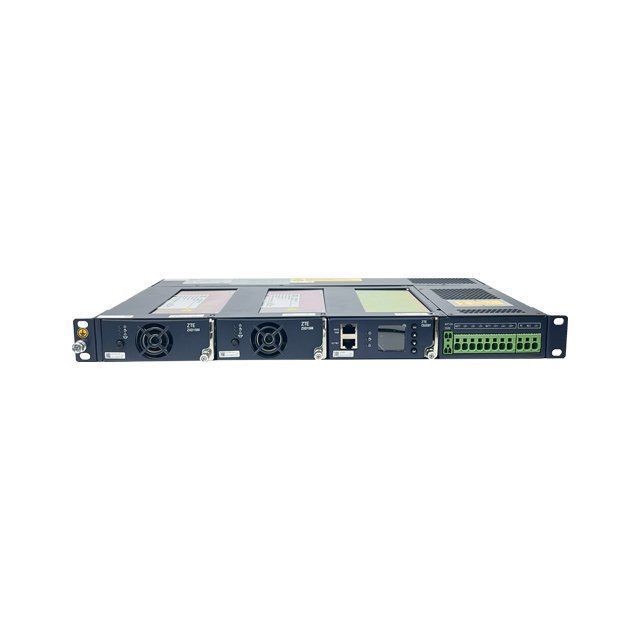

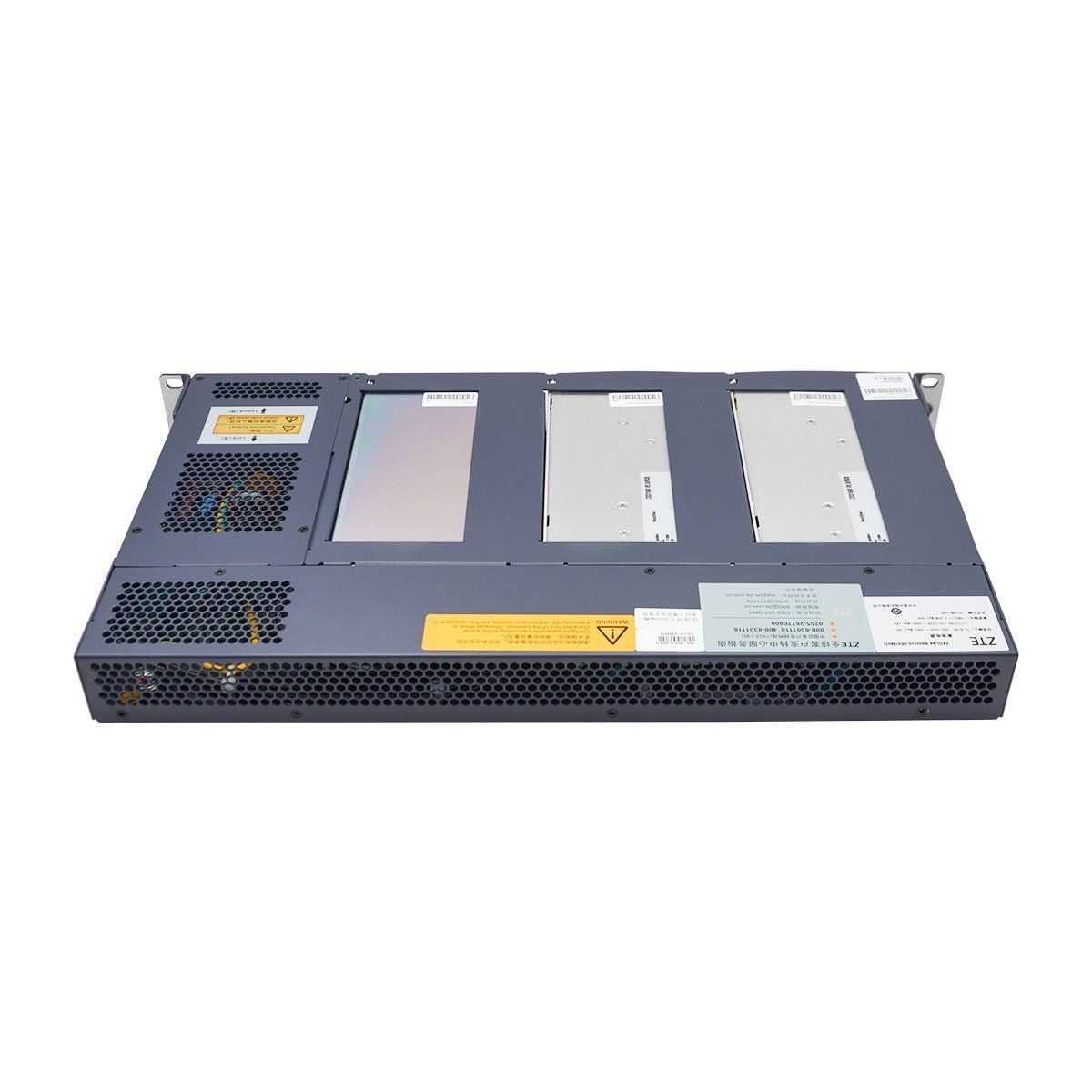

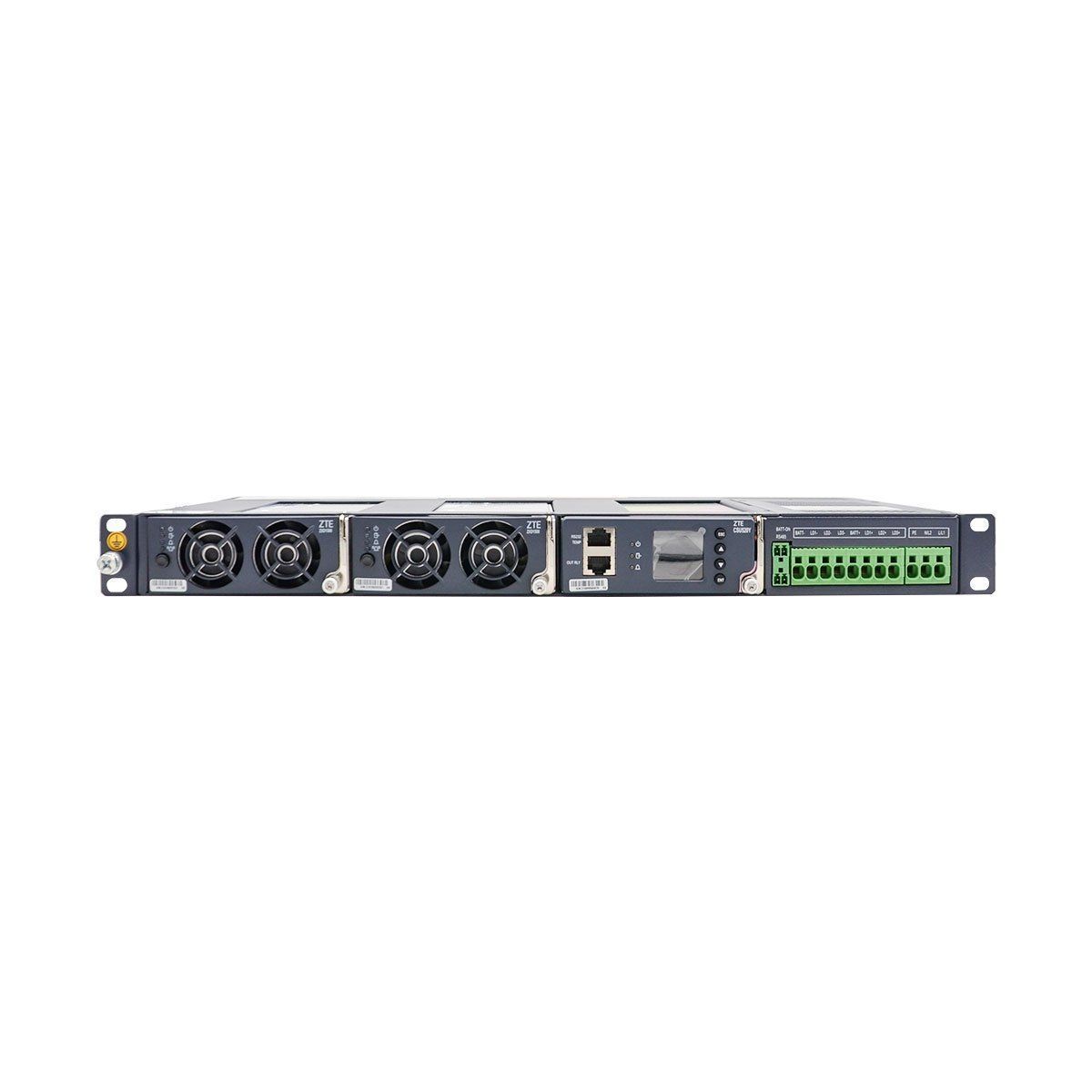

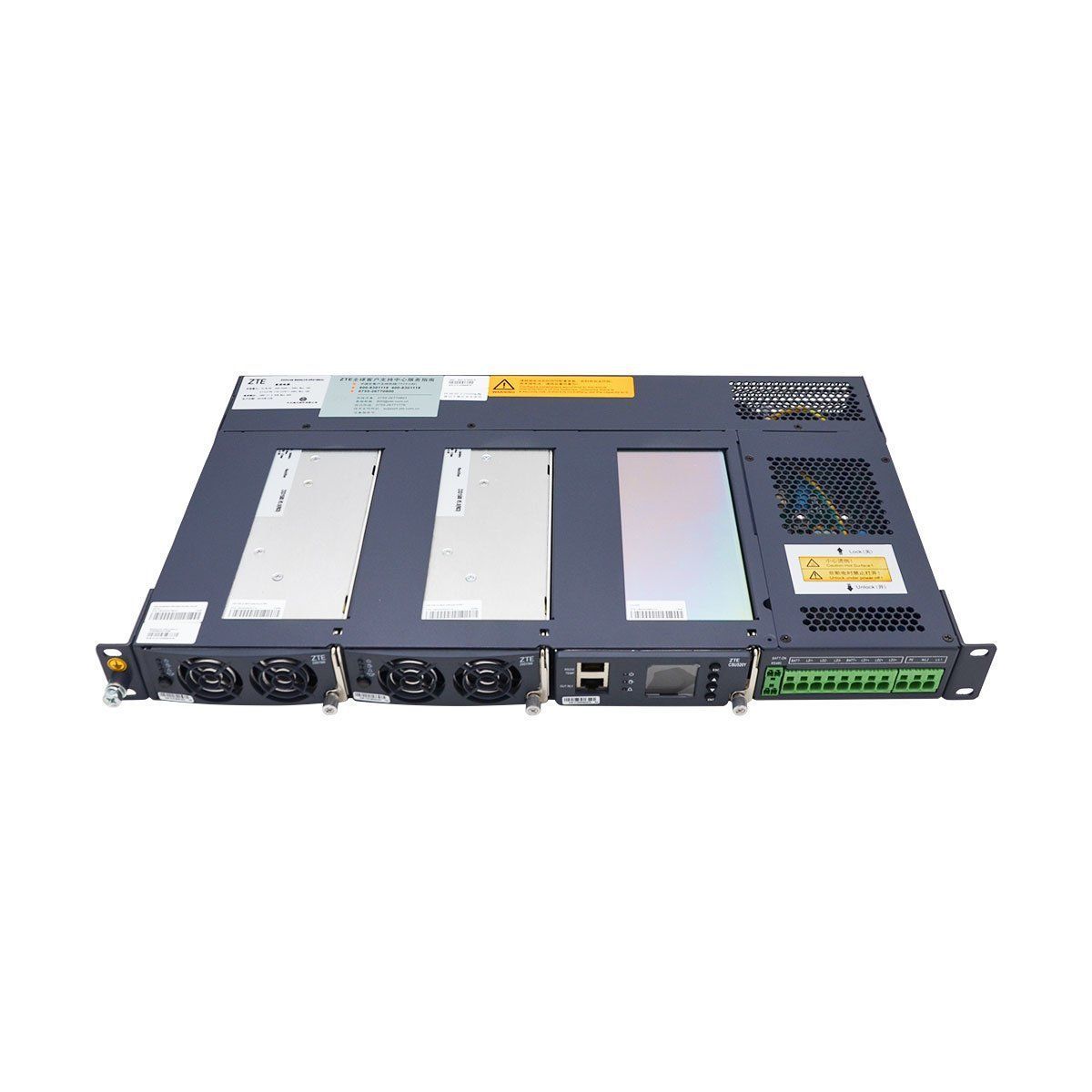

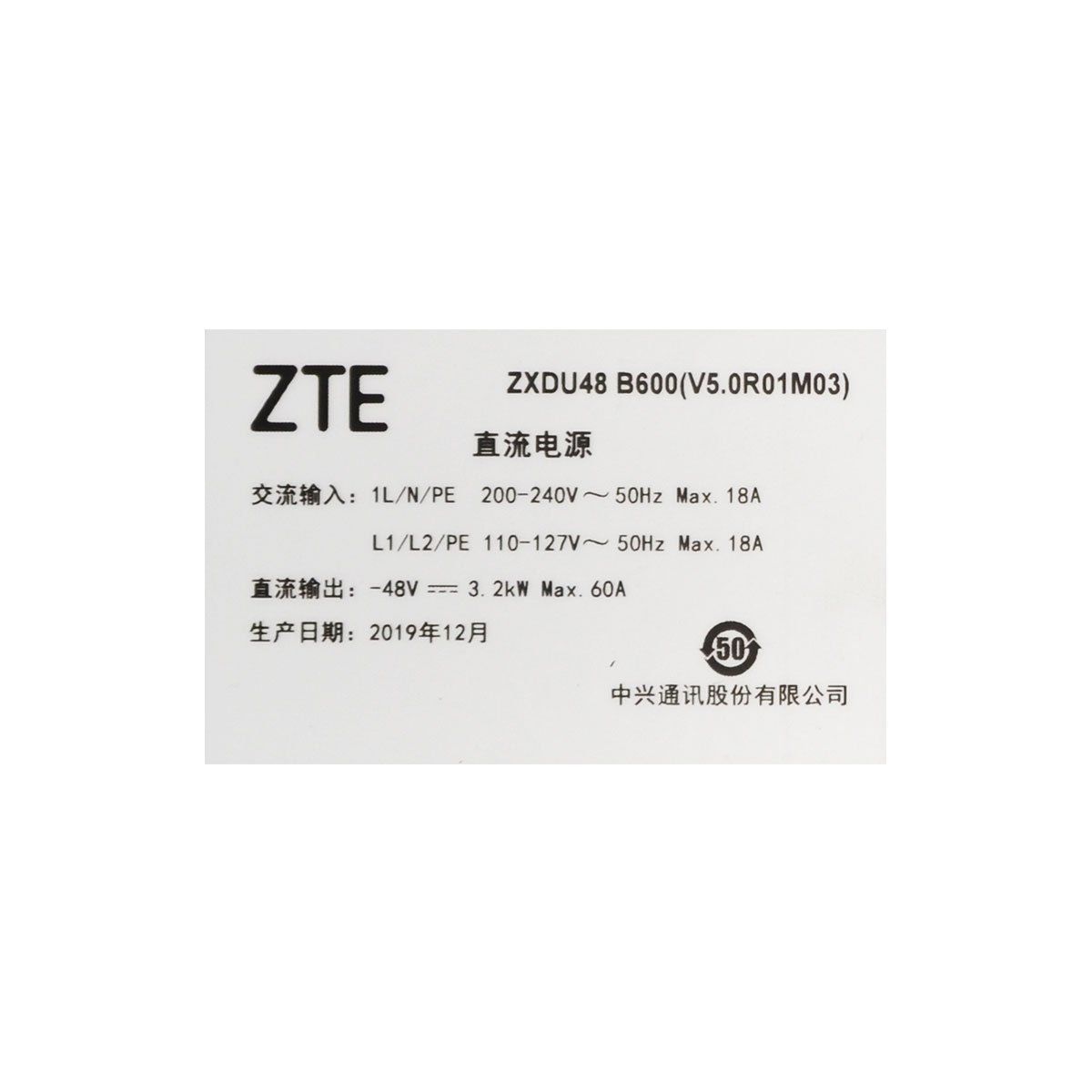

Блок живлення ZTE ZXDU48 B600 60A

ІД

Компонент

Функція

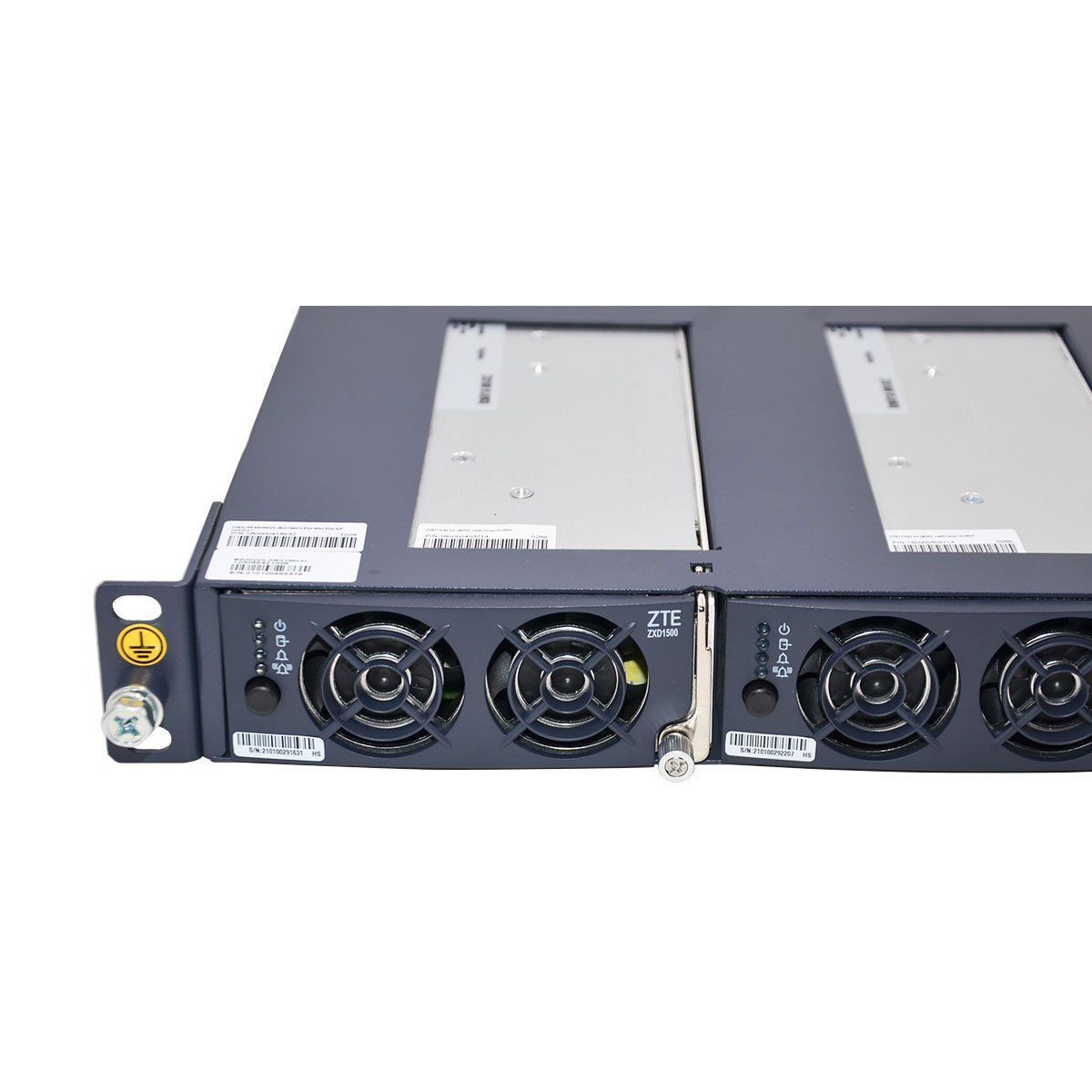

ZXD1500 V5.0

Випрямляч

Перетворює напругу змінного струму в напругу постійного струму для навантаження і батарей

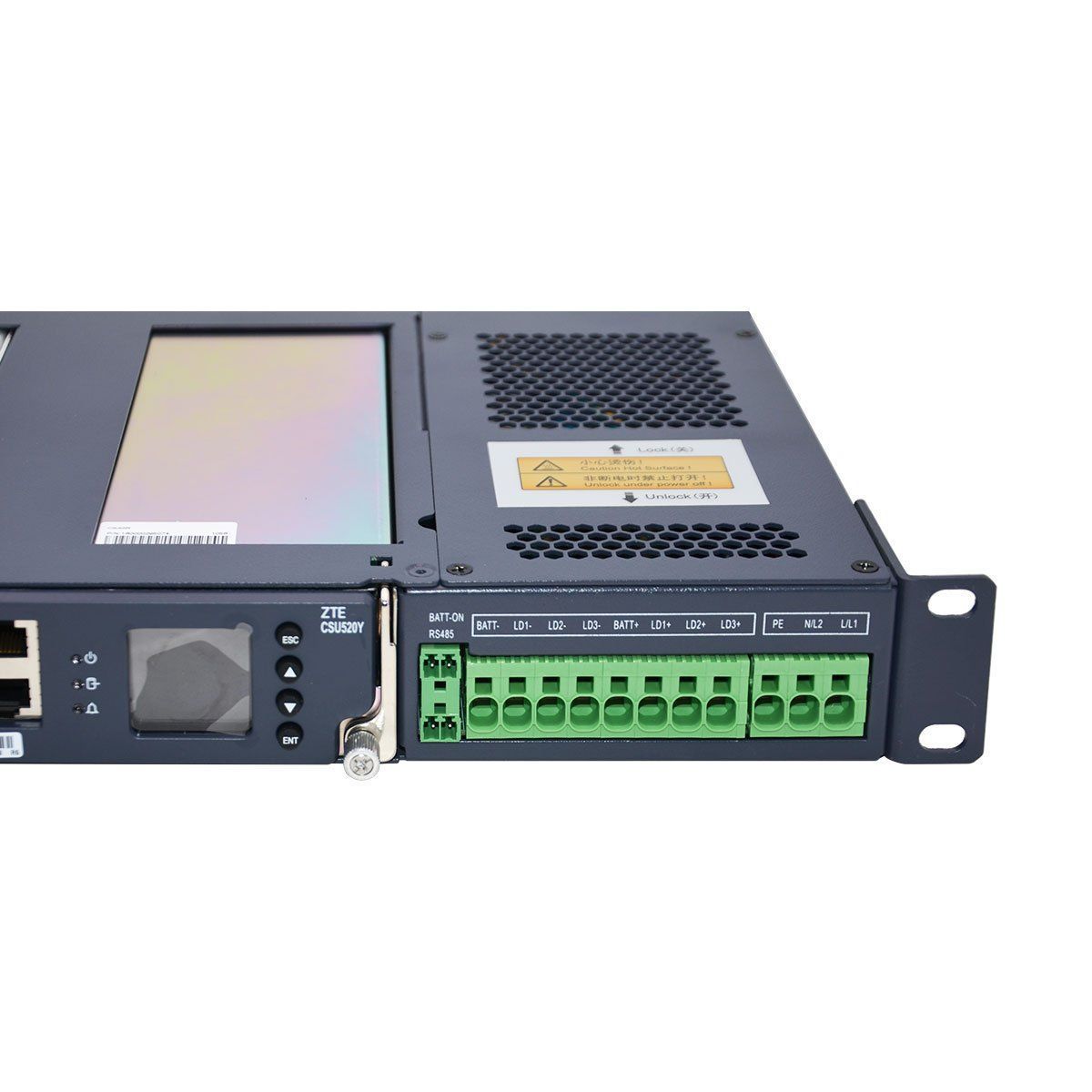

CSU520Y

Централізований блок управління CSU

Збирає інформацію, відображає сигнали попередження і керує функціонуванням системи живлення

Блок розподілення електроживлення (PDU)

На панелі PDU наявні сигнальні порти і силові порти

Параметри довколишнього середовища

Діапазон температур при експлуатації

Від –33°C до +55°C

При роботі за температури вище 55°C ZXDU48 B600 знижує потужність на виході.

При температурі системи вище 75°C ZXDU48 B600 автоматично вимикається.

Діапазон температур при зберіганні

Від –45°C до +70°C

Відносна вологість

Від 5% до 95% (без утворення конденсату). Рекомендується експлуатувати пристрій при відносній вологості в діапазоні від 40% до 60%

Висота над рівнем моря

Від 0 до 2000 м: повна вихідна потужність

Від 2000 до 4000 м: зменшення вихідної потужності на 1% зі збільшенням висоти на кожні 100 м

Вимоги до монтажу

Система повинна бути встановлена в 19-дюймове шасі або стійку.

Система повинна бути встановлена горизонтально. Шасі відповідно 0 вертикально. Вібрація не допускається.

Параметри системи

Потужність

3200 Вт, 66 А. Для повної потужності необхідні два випрямлячі ZXD1500 (V5.0)

Ефективність

Пікова: 95%

Обмеження потужності в залежності від вхідної напруги

Змінна напруга на вході: ≤85 В ± 5 В

Вихідна потужність випрямляча 0%

Змінна напруга на вході: від 85 ± 5 В до 110 В

Потужність зростає лінійно. Вихідна потужність випрямляча коливається в діапазоні від 40% до 60% загальної потужності.

Змінна напруга на вході: від 110В до 176 В

Потужність зростає лінійно. Вихідна потужність випрямляча коливається в діапазоні від 60% до 100% загальної потужності.

Змінна напруга на вході: від 176В до 305  ± 5В

Вихідна потужність випрямляча 100%

Змінна напруга на вході: вище 305  ± 5В

Вихідна потужність випрямляча 0%

Обмеження потужності в залежності від температури

Температура довколишнього середовища: від –33°C до +55°C

Вихідна потужність випрямляча 100%

Температура довколишнього середовища: від +55°C до +75°C

Потужність падає лінійно з ростом температури. Коли температура довколишнього середовища досягає +70°C, вихідна потужність не нижче 62,5% максимальної.

Температура довколишнього середовища: вище +75°C

Вихідна потужність випрямляча 0%

Загальний шум (тиск звуку)

≤68 дБ

Мережева архітектура для моніторингу

Порти RS232, з’єднані послідовно

Середній час безвідмовної роботи

MTBF ≥3,2×105 год

Розрахунковий термін служби

Від 10 до 15 років

Електричні параметри змінного струму

Вхід напруги змінного струму

Вхід напруги змінного струму

Трипровідний однофазний (фаза/нуль/заземлення). Сумісний з дволінійними мережами (фаза1/фаза2/заземлення).

Вхідна напруга змінного струму

Номінальна напруга фаза-нуль: від 200 до 240 В

Діапазон напруги фаза-нуль: від 85 до 295 В

Частота вхідної напруги

Номінальна частота: 50/60 Гц

Діапазон частоти: від 45 до 66 Гц

Вхідний коефіцієнт потужності

Не нижче 0,996, при номінальному навантаженні

Сумарний коефіцієнт нелінійних спотворень

Не більше 5% при роботі системи в діапазоні від 30% до 100% номінальної вихідної потужності

Захист від грозових розрядів

Модуль грозозахисту вмонтований у випрямляч

Розподіл потужності змінного струму

Кількість входів напруги змінного струму

1

Вимикач вхідного кола змінного струму

Три затискні клеми

Захист

Захист від перенапруги змінного струму

Спрацьовує, коли однофазна вхідна напруга вища порогу захисту від перенапруги

Захист від зниженої напруги змінного струму

Спрацьовує, коли однофазна вхідна напруга нижча порогу захисту від перенапруги

Електричні параметри постійного струму

Вихідна напруга постійного струму

Номінальна вихідна напруга постійного струму

-53,5 В

Діапазон вихідної напруги постійного струму

Плавно регулюється від -41 В до -58 В (регулюється CSU)

Спад напруги в шасі

Не більше 500 мВ

Точність регулювання напруги

Не більше 0,6%

Захист від грозових розрядів

Максимальний струм розрядника: Імах=3 кА (8/20 мкс)

Розподіл напруги постійного струму

Входи батареї

Один вхід 30 А, Лінія захищена запобіжником на 40 А

Захисний режим відключення

Відключення при низькій напрузі батареї

Виходи напруги постійного струму

Два виходи по 20 А. Лінія захищена запобіжником на 40 А

Захист

Захист від перенапруги по постійному струму

Спрацьовує, коли вихідна напруга постійного струму вища порогу захисту від перенапруги

Захист від зниженої напруги по постійному струму

Спрацьовує, коли вихідна напруга постійного струму нижча порогу захисту від перенапруги

Захист від зниженої напруги батареї

Спрацьовує, коли напруга батареї нижча порогу захисту від

Розміри

Висота: 1U, ширина: 19 дюймів

43,6 x 482,6 x 260 мм (висота x ширина x глибина)

Загальна вага (разом з випрямлячами)

Біля 8 кг

Тип установки

Встановлюється в 19-дюймове шасі

Спосіб підключення

Кабелі під’єднуються до передньої панелі

Обслуговування

Обслуговування здійснюється через передню панель. Виймати пристрій непотрібно.
